Zawór zwrotny kołnierzowy DN65

ZASTOSOWANIE:
Zawory zwrotne grzybkowe są stosowane do utrzymania prawidłowego kierunku przepływu czynnika roboczego oraz jednoczesnego zabezpieczenia instalacji przed wstecznym przepływem. Zawory zwrotne grzybkowe można montować na rurociągu w dowolnym położeniu (poziomo lub pionowo). Kierunek przepływu czynnika musi odbywać się zgodnie ze strzałką znajdującą się na korpusie zaworu.

DOPUSZCZALNE MEDIUM:
 • woda
 • sprężone powietrze
 • para
 • gaz
 • płyny obojętne chemicznie

PARAMETRY:
 • figura 287
 • typ: grzybkowy
 • średnica: DN65
 • maksymalne ciśnienie: 16 bar
 • zakres temperatur: -10°C ~ +230°C
 • sprężyna: stal nierdzewna
 • korpus żeliwny

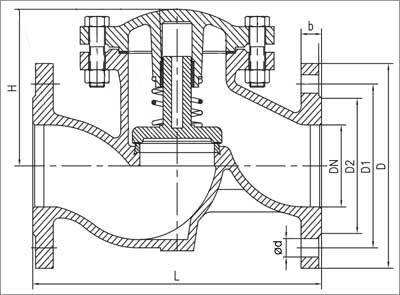

WYMIARY:
 • DN 65
 • D: 185 mm
 • D1 (podziałowa): 145 mm
 • D2: 122 mm
 • L: 290 mm
 • H: 129mm
 • b: 20mm
 • 4 otwory Ø19 mm
